五軸型材加工中心PCD5D系列

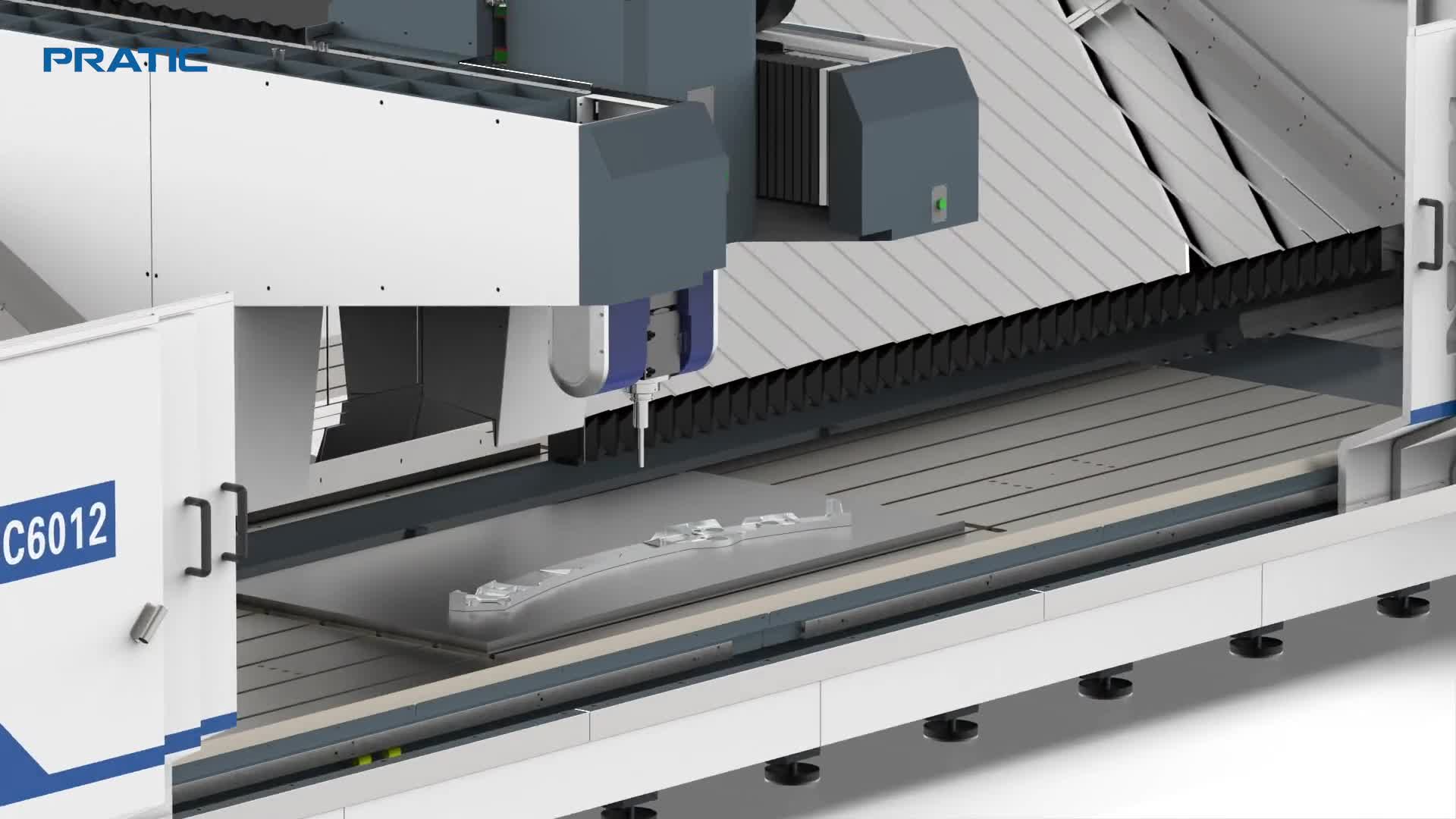

產品視頻解讀/ PRODUCT VIDEO

全國購買熱線：400-888-1136

普拉迪五軸型材加工中心PCD系列主要針對航空航天、軌道交通等行業的各類材料加工。

產品詳情

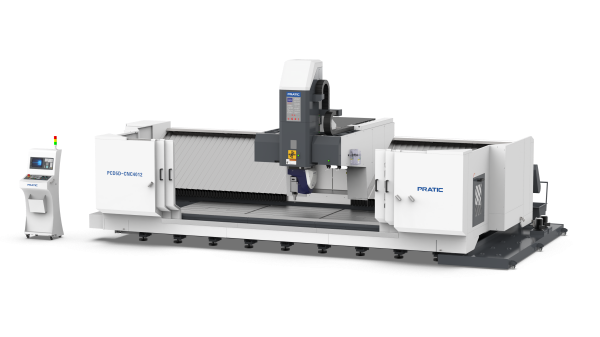

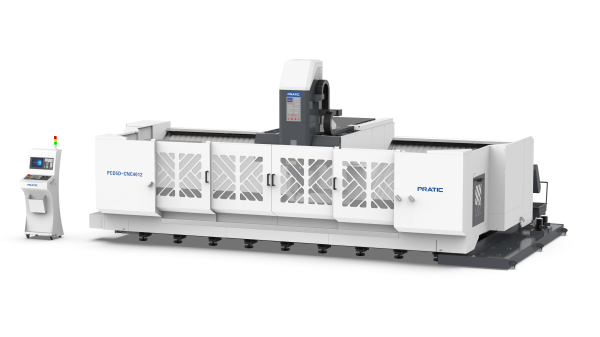

普拉迪數控機床重型五軸CNC復合立式鋁型材加工中心PCD5D


產品特點：

1.普拉迪五軸數控機床PCD系列是一臺集鉆孔、攻牙、銑削、倒角為一體的CNC復合型材加工中心，
2.使用國際專用CNC數控系統；
3.適用于加工各種長度的鋼、鋁、銅金屬與非金屬。 ；
4.采用加高精密五軸頭；
5.采用大斜面鈑金風琴罩防護設計；

6.采用雙懸軸設計結構，增加設備穩定性和鋼性，適合重型切削

7.配有自動排屑機，方便清理；

8.可根據客戶要求定制不同規格的機型。


產品參數：

參數表 - PCD5D
行程單位參數
X 軸mm 4000/6000（可定制其他長度）
Y 軸mm1200mm（三軸）/ 700mm（四軸）
Z 軸mm500
B 軸/±185°
C 軸/±320°
主軸

主軸轉速rpm 24000
主軸錐孔/HSK A63
刀庫

刀庫形式/斗笠式
刀庫容量pcs20
相鄰換刀時間sec6
移動速度

X軸移動m/min40
Y軸移動m/min30
Z軸移動m/min20
X/Y/Z進給速度

mm/min

15000
馬達功率

主軸驅動馬達kw20/22.3
X驅動馬達kw5.2
Y驅動馬達kw3.1
Z驅動馬達kw5.2
潤滑冷卻系統

潤滑系統自動潤滑
冷卻系統噴水冷卻
精確度

X軸定位精度mm0.03（光柵0.01mm）
Y/Z軸定位精度mm0.015
重復定位精度mm0.01
機械規格

氣壓需求kg/cm26
操作系統/SIEMENS
高度mm3600
占地面積mm9300~11300 x 3500
重量kg21/24 t
